6-ти ступенчатые автоматические трансмиссии поперечного расположения U660E и U660F производства компании Aisin AW начали выпускаться с 2006 года. Устанавливались на автомобили Toyota Camry, Highlander, RAV4, Lexus ES350, RX350 и др. с передним или полным приводом.

На каких авто устанавливалось это семейство АКПП:

Марка и модель Годы выпуска Привод Объем двигателя
LEXUS ES350 2006-2018 передний V6 3.5L
LEXUS RX350 2008-2015 передний / полный V6 3.5L
TOYOTA ALPHARD 2008-2014 передний V6 3.5L
TOYOTA AVENSIS 2008-2017 передний L4 2.2L
TOYOTA BLADE 2008-2012 передний V6 3.5L
TOYOTA CAMRY 2006-2018 передний / полный L4 2.0L 2.5L V6 3.5L
TOYOTA ESTIMA 2006-2018 передний / полный V6 3.5L
TOYOTA HIGHLANDER 2009-2018 передний / полный L4 2.0L V6 3.5L
TOYOTA MARK X ZIO 2007-2013 передний / полный V6 3.5L
TOYOTA RAV4 2012-2018 передний L4 2.2L
TOYOTA SIENNA 2010-2018 передний / полный V6 3.5L
TOYOTA VANGUARD 2011 передний / полный V6 3.5L
TOYOTA VENZA 2008-2016 передний / полный V6 3.5L
ВАЖНО!  Информация по установке трансмиссии U660E/F на перечисленные выше автомобили справочная, возможны неточности. Для точного определения модели трансмиссии обратитесь к вашему менеджеру или напишите в наш чат.

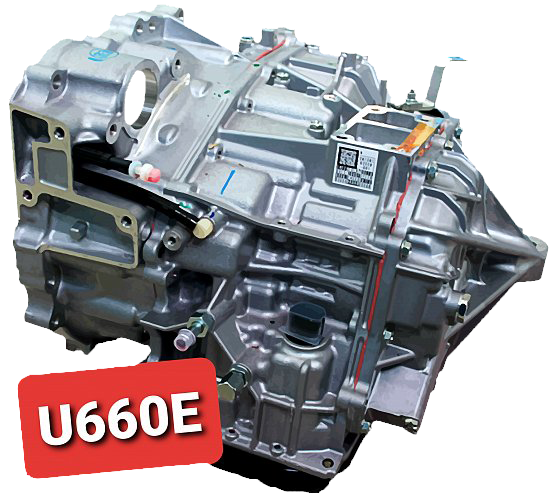

АКПП Toyota / Aisin U660E, U760E

Camry
6-ступенчатая  АКПП U660E пр-ва Айсин разработана в 2006-м году для переднеприводных Лексусов (ES 350), а также для люксовых 6-цилиндровых версий популярных моделей Тойоты (Камри , RAV4, Авенсис) под мощный V6 двигатель в 3.5 л.
Для Камри коробка U660 устанавливается на заводах Тойоты начиная от Японии, Тайваня и Вьетнама, до России и США. У нас U660E чаще всего встречается в ремонте с Camry 3.5 л и Lexus ES. Для других авто Тойоты Айсин выпустила под-модификацию U661E.
Под-модификация U660F - для AWD, полноприводных кроссоверов и седанов.
Табличка АКПП U760
В 2009-м к U660-му семейству добавилась U760E, - лишенная "детских болезней" модификация под чуть меньший крутящий момент от ДВС до 2.7 литра. (U760F - полноприводный вариант для кроссоверов и минивэнов).
U760E  устанавливается с 2009 года на Лексусы (ES, RX, RX270) и Тойоты (Camry, RAV4, Venza, Highlander, ...), Scion (по Айсиновской классификации - TM-60LS) и др. с 4-х цилиндровыми моторами до 2.5л.
Позже вышла под-модификация U761E под меньший крутящий момент от двигателей в 2.0 литра, запчасти для которой идентичны U760.

 Замена масла в U660
 Масло ATF для U660E\760 - Toyota WS, синтетическое, стало еще более текучим в холодном и достаточно вязким в горячем состоянии, причем рабочая температура масла увеличилась до 130°С. Количество масла для замены в U660- см. мануал слева. Фильтр тонкой очистки - компактный, пластиковый с фетровой гармошкой - 35330-48020, при этом достаточно емкий, которого вполне хватает на 3-5 лет службы трансмиссии (справа - разрез фильтра). Менять его мастера рекомендуют после 100 ткм с каждой второй сменой масла. А после пробега за 200 ткм — с каждой сменой масла. Грязное масло убивает неубиваемые золотники гидроблока и соленоиды.

По продаже фильтров (-№35330-48020) это семейство АКПП догнала тойотовских лидеров ремонта U140-250 и U340. Но не потому, что по регламенту приходит время менять масло и фильтр (читай ниже).
Проверка уровня масла производится по переливной пробке при определенной температуре. Советы интернета по самостоятельной проверке уровня и замене масла U660/760 - здесь.

Объём масла





Соленоиды U660E U760E





Каталог


Шарики U660E U760E



Поток мощности в АКПП


Схема Гидроблока

101 Клапан управления блокировки (внутренний), Бустерный клапан блокировки (внешний)
102 Клапан-реле блокировки
103 Клапан Reverse
104 Вторичный клапан регулировки давления
105 Поршень аккумулятора B3
106 Поршень аккумулятора B1
107 Поршень аккумулятора B2
108 Поршень аккумулятора C1
109 Поршень аккумулятора C2
110 Нажимной клапан проверки смазки
111 Нажимной клапан проверки Г/Т

201 Нагрузочный клапан B1 (внутренний), Бустерный клапан B1 (внешний)
202 Первичный клапан (внутренний), Бустерный клапан Reverse (внешний)
203 Клапан последовательности переключения
204 Клапан управления сцеплением
205 Клапан регулировки нагрузки C2
206 Нагрузочный клапан реле B2 (внутренний), Клапан управления нагрузкой B2 (внешний)
207 Клапан управления B2 (внутренний), Клапан реле B2 (внешний)
208 Клапан ручного управления
209 Клапан соленоида-регулятора


Схема

Скачать мануал по АКПП U660E


РЕКЛАМА)))

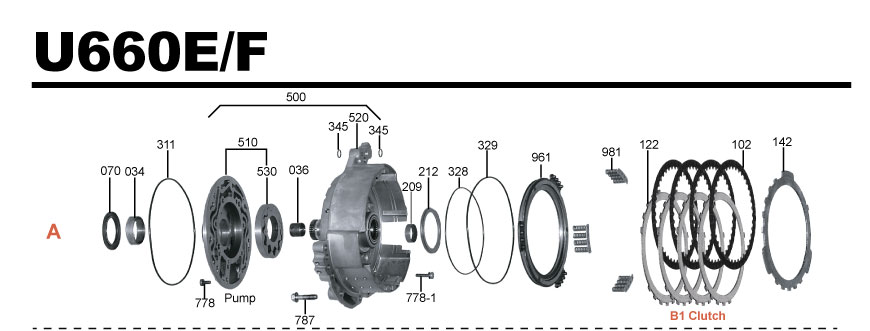

U660E 1.png

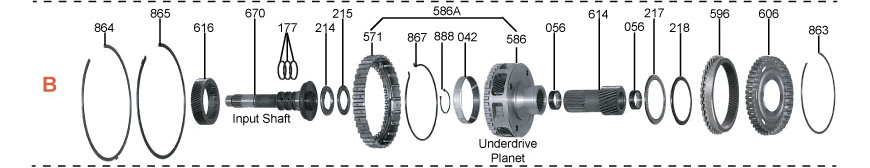

U660E 2.png
